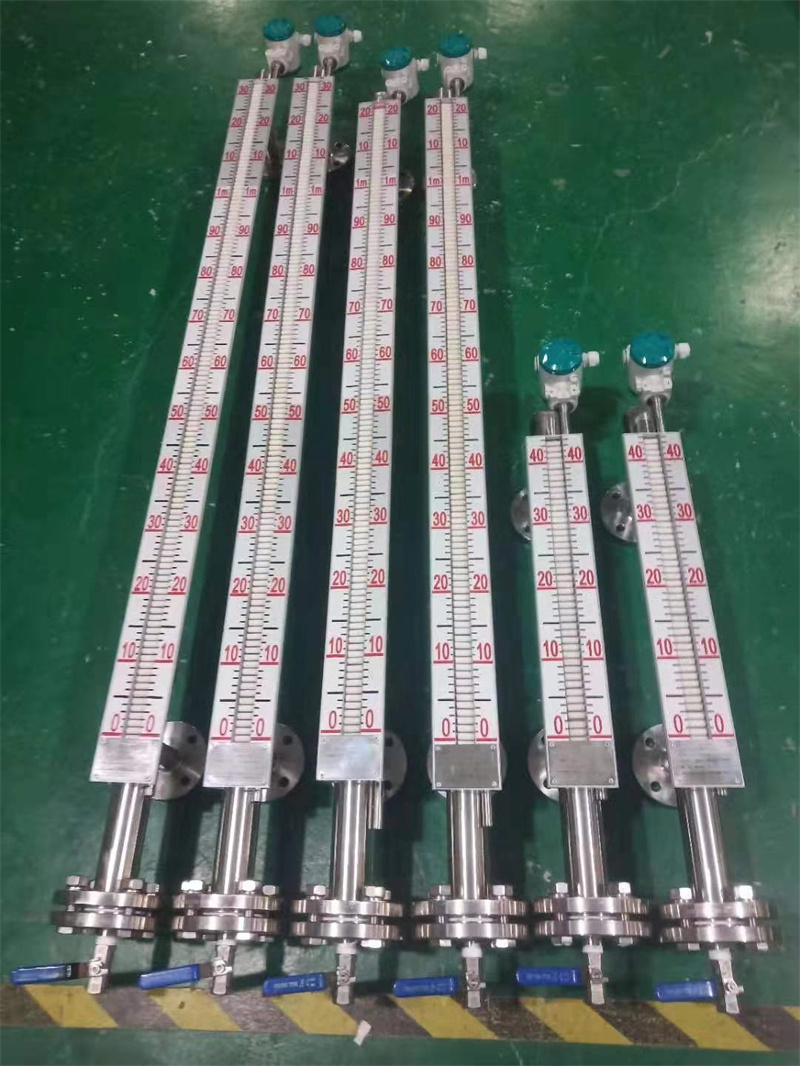

磁翻板液位計主導管包含導管、上法蘭、下法蘭、兩塊連接法蘭、兩只側短節，導管以及兩只側短節全部用聚四氟乙烯內襯，連接法蘭與導管采用焊接的方式，聚四氟乙烯內襯層直接從導管翻邊到連接法蘭上，連接法蘭與側短節之間采用錐度密封，錐度密封的角度為30 -60°。由于選用聚四氟乙烯材質作襯里以及連接法蘭與導管之間的直接連接，從而使磁翻柱和傳感器更加容易安裝在導管上，實現了防腐磁翻板液位計計測量無盲區，并且具有優異的防腐蝕性能可測量任意種類的酸堿鹽等強腐蝕性介質;制造成本同比大幅下降。顯示面板裝置，包括由顯示面板、磁翻柱/片、導軌、導軌槽組成，其導軌槽和面板為整體一次成型構成，在導軌槽內側置有凹型導軌，凹型導軌的中間安裝磁翻柱/片。
遠傳磁翻板液位計如果出現翻柱顏色顯示不準確怎么辦？ 遠傳磁翻板液位計在應用中，應該是有液位的地方應該是顯示紅色翻柱，沒有液體的地方應該顯示的是白色翻柱，這個說的是正常的情況，如果發現遠傳磁翻板液位計出現無論液位怎么變化，液位和空氣臨界點是紅色翻柱，其他有液位和液位的部分都是白色翻柱，出現這種情況是什么原因，又要怎么處理呢？這種問題的出現首先需要核實液位具體的真實值，確認罐體內確實有液位。或者打開導流閥檢查罐體內是否確實有液位。檢查管道上的截止閥是否開啟。如果確認有液位，那么仔細檢查浮子，檢查完浮子后可打開開關截止閥，重新投入遠傳磁翻板液位計的浮子。按照磁翻板設計的原理因該是液位到哪兒，浮子就因該在什么位置。既然在液位和空氣的臨界點是紅色的翻柱，那么因該表示浮子沒有被卡住，這就好辦了，直接把空氣臨界點以下翻板用的磁鐵利用磁耦合作用給翻過來成紅色翻柱就好了。要是重新投用液位計浮子的話得把液位降到0.通常是磁轉子卡了，發現情況后可以看下顯示器是否已經損壞，是不是被混進異物。如果沒有，那么就說明是浮子卡。用磁棒在筒壁上感應一下，確認浮子的位置，確認浮子沒卡，然后將磁浮子的下部分刷成紅色翻柱，以上為白色翻柱，若客戶還不放心，可打開排污閥先排放，排放后重新投用。 磁翻板液位計主要有以下優勢 1、磁翻板液位計能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。2、磁翻板液位計顯示面板與被測液體介質完全隔離，不會受到被測介質污染顯示器而使測量讀數受到影響。接液部分選用不同的材料制造，可做到高密封、防泄漏，能夠在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，3、液位測量范圍大，不受容器規格、形狀以及安裝位置的限制，全過程測量無盲區。4、配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上干簧管遠傳變送器，可將現場的液位信號以4~20mA的電流形式遠端傳送回機房或控制室，可實現液位的遠距離報警、檢測、指示、記錄與控制。5、磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。 磁翻板液位計配套要求 磁翻板液位計與不同的產品相配套，有許多不同類型的產品，比如頂裝型、側裝型、帶遠傳信號輸出、真空夾套保溫型、蒸汽夾套保溫、電加熱保溫、防腐型等等。 磁翻板液位計量程 磁翻板液位計量程就是所要測量液位的上下法蘭中心距。在使用磁翻板液位計測量液位的高度時，量程是關鍵的影響因素之一。如果量程誤差較大，則會直接影響測量的效果。在確定磁翻板液位計的量程時，一般需要根據所要測量的液位儲罐的高度，選擇相應尺寸的磁翻板液位計。如果實在無法確認具體的量程，在施工時，可能需要對安裝位置進行調整才能滿足工況。 磁翻板液位計的安裝方式 磁翻板液位計的安裝方式主要有側裝和頂裝兩種。側裝是在槽罐上使用多的一種安裝方式。但在遇有放置于地下的儲罐時，為便于安裝與觀測，就需要選擇頂裝型磁翻板液位計。 如何避免遠傳磁翻板液位計出現消磁? 日常應用中，遠傳磁翻板液位計的磁浮子偶爾會出現消磁的現象，消磁現象的出現會導致遠傳磁翻板液位計測量不準確。特別是高溫型遠傳磁翻板液位計(高溫高壓型遠傳磁翻板液位計）其使用溫度─般都超過180攝氏度，因此再去安裝拆卸具有一定的危險性。那么我們要如何避免遠傳磁翻板液位計出現消磁?首先，在采購磁翻板液位計前，要選用恰當的硬磁材料。比如選用溫度高于使用溫度20%以上、保證五年后剩磁超過臨界值的磁性材料。焊接（氬弧焊）時需要采取降溫措施，以避免磁浮子的磁性材料處的溫度超過磁性材料的溫度。磁浮子內填充惰性氣體(如氬氣)。訂貨時選用恰當的型號，達到使用溫度不超過遠傳磁翻板液位計的標稱溫度;要按照廠家的產品說明書要求選用適當的型號。在使用中，要隨時觀察液位計的使用情況（能否正常服役)，還要記錄介質的實際溫度（(我們見過這樣的情況，實際使用溫度往往會高于參數表上的溫度，設計參數表的人可能忽略了某些因素)。 磁翻板液位計現場環境 儀表的現場環境是否有爆炸危險、工作壓力和溫度、安裝條件、液位變化的速度，對磁翻板液位計的選型都有較大影響。如果是在有爆炸危險的場所使用，一般需要安裝防爆磁開關的遠傳磁翻板液位計，防爆的類型通常有本安與隔爆型兩種。如果儀表安裝在灰塵較大或潮濕的場合，則需要選用防護等級較高的磁翻板液位計等等。 磁翻板液位計安裝注意事項 運輸過程中為避免浮子損壞將其從本體中拆出，安裝時，先將磁翻板液位計安裝好，再通過底部法蘭處將其放入(注意浮子重頭應朝上)。使用磁翻板液位計進行液體位置檢測時通常采用頂裝或者旁通管側裝的方式。將本體外裝磁翻柱指示器、液位開關和液位變送器，當液面位置發生變化時，磁翻柱指示器顏色發生翻轉，液位開關致使相應液位點發生動作，液位傳感器感應并輸出變化的電阻，經變送器轉換為電流信號進行輸出。 頂裝磁翻板液位計正確安裝方法 頂裝磁翻板液位計工作的好壞與是否做到正確安裝是分不開的。在安裝時，應注意以下幾點：磁翻板液位計在安裝時護導管和主體測量管必須要保持垂直，上下浮球連桿不能彎曲，必須挺直插入；磁翻板液位計安裝位置應避開加液口，防止液位計護導管或浮球受到沖擊；安裝連接法蘭不宜選得太小，否則容易造成盲區過大，且因護筒小浮子運行阻力也較大，浮子運行容易卡住，一般安裝連接法蘭以不小于DN80為宜；在安裝防腐型液位計時，注意不要破壞防腐層，以使防腐層失效；在安裝高度達到4～5米時，建議在兩邊增加固定拉索，以保證儀表在較惡劣的測量環境下，比如現場有振動的環境，或遭到碰撞，大風天氣等，不致受到損壞。
|
