塑料型磁翻板液位計是常用的防腐型液位計，在相同的量程下，重量較輕，約只有標準型磁翻板液位計的1/5，安裝非常便利。該產品適用于電廠化學水處理、污水處理、印染行業，以及對PVC/PP不相溶的其他酸性介質，例如燒堿廠膜法除硝裝置再生槽、冷媒罐、鹽酸罐、堿罐、印染廠原料罐中的液位監測。

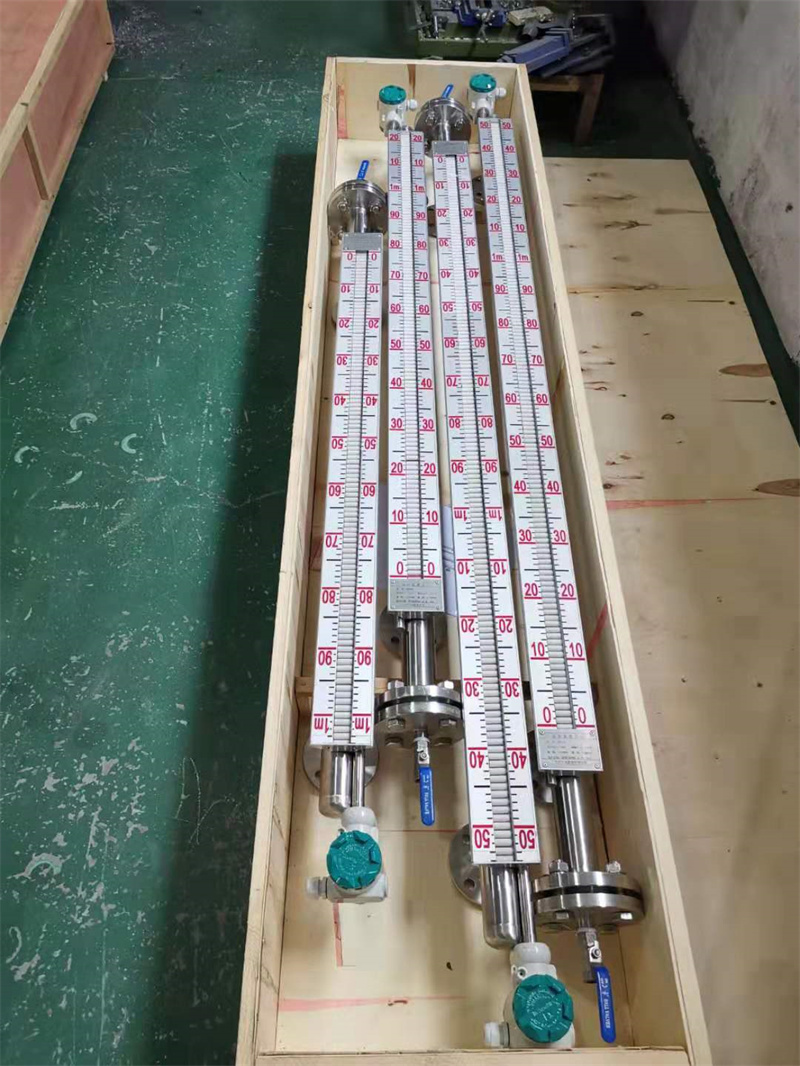

磁翻板液位計報警 磁翻板液位計的控制與報警是通過干簧管或水銀觸點開關，根據液位的給定值動作，從而達到液位報警、控制和事故連鎖的目的。磁翻板液位計應用液位計根據浮力原理和磁性耦合作用生產而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻板翻轉180度，當液位上升時，翻板由白色轉為紅色，當液位下降時，翻板由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。 磁翻板液位計的缺點 磁翻板液位計雖然優點突出，但也有缺點和不足：磁翻板液位計精度較低，測量精度一般在±5.0mm~±10mm之間。磁翻板液位計有一定量程限制，大量程磁翻板液位計運輸不方便，且安裝體積比較大。磁翻板液位計經長期使用后，本體內如有介質的沉淀物，會影響浮子沿著波導管外的護導管上下移動，為避免被卡住，必須定時進行清潔。（溫馨提示：在對磁翻板液位計進行清潔前，要先關掉閥門，掃除筒體內的余留物質。清潔后按原樣安裝，浮子切忽倒置，密封墊應進行替換以防老化漏氣，擰緊螺釘。） 磁翻板液位計在使用中注意事項 首先在安裝磁翻板液位計時，要保證儀表保持垂直，便于磁浮子順暢運行。在磁翻板液位計和容器引管之間，應安裝一個球閥，方便后期清洗與檢修。在安裝磁浮子時，應將底法蘭打開。尤其需要注意的是，在安裝磁浮子時，應將浮子帶磁性的部分朝上。在安裝磁翻板液位計時，切忌不可有任何帶磁性的物質靠近磁翻板液位計，另外，也不可以使用鐵絲固定磁翻板液位計，以免影響磁翻板液位計的正常工作。正式使用前，應先用磁鋼對翻片進行校正，使零位以下翻片呈紅色，零位以上呈白色。在使用伴熱管路的時，應選擇非導磁材料，后期的伴熱溫度按照具體的介質情況而定。調試磁翻板液位計時，先將上端的引管閥門敞開，再以緩慢的速度將下端的閥門打開，以使介質以穩定的狀態滲透進主導管內部。在磁翻板液位計運行過程中，需防止介質以較高的速度對浮子造成沖擊，使浮子發生劇烈的動蕩進而影響讀取數據的準確性。仔細觀察磁性翻片翻轉是否正常，之后再將下引管的閥門關閉，同時將排污閥門打開，以使浮筒中的液位降低，按照這項方法開展三次操作，每次操作均為正常就可以將其投入使用。對磁翻板液位計進行定期清洗，同時所要測量的介質中不能含有固體雜質或者是磁性物質，以免對浮子造成影響進而影響液位的測量。 磁翻板液位計法蘭的尺寸 磁翻板液位計法蘭的尺寸一般是指法蘭與罐子的安裝接口對應的大小，比較常規的安裝尺寸有DN20、DN25、DN40、DN50、DN80等，當然也可根據儲罐的連接方式定制。 磁翻板液位計安裝形式 磁翻板液位計按照安裝形式劃分，常見的有側裝磁翻板液位計和頂裝磁翻板液位計兩種。底裝磁翻板液位計安裝于罐體的底部，但較為少見。側裝磁翻板液位計主要應用于大型罐體中，如儲油罐、消防水罐、成品罐、原料罐等，其測量范圍可隨意選擇；頂裝磁翻板液位計一般應用于球形罐、臥式罐、地下罐等，但由于頂裝磁翻板液位計缺少支撐，因此建議其長度高不要超過5米，否則建議在儀表兩側增加固定拉索。 磁翻板液位計現場環境 儀表的現場環境是否有爆炸危險、工作壓力和溫度、安裝條件、液位變化的速度，對磁翻板液位計的選型都有較大影響。如果是在有爆炸危險的場所使用，一般需要安裝防爆磁開關的遠傳磁翻板液位計，防爆的類型通常有本安與隔爆型兩種。如果儀表安裝在灰塵較大或潮濕的場合，則需要選用防護等級較高的磁翻板液位計等等。
|
