4纜式磁致伸縮液位計

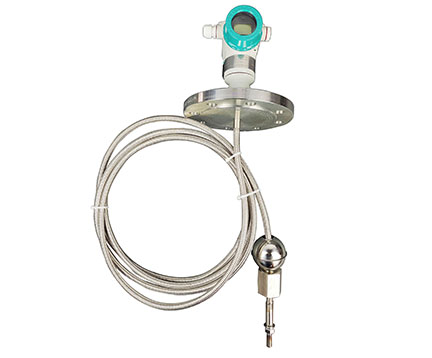

纜式磁致伸縮液位計



  纜式磁致伸縮液位計多用于液體儲罐、油罐、船舶等容器內部的液位測量。由磁性桿、導線、測量管、鐵芯等組成,利用了磁致伸縮效應,鐵芯產生的磁通量會引起磁性桿的伸縮變形,這一變化會被感應電路轉化為電信號,并通過計算,在顯示器顯示出液位高度。


  纜式磁致伸縮液位計是一種用于測量液位的傳感器。基于磁致伸縮效應,即在外加磁場下,具有磁晶性質的材料的長度發生變化。纜式磁致伸縮液位計由兩部分組成:傳感器和電子控制器。傳感器通常由一個或多個彈性桿組成,桿上覆蓋了一個或多個浮球。當液位上升時,浮球上升并拉伸傳感器彈性桿,使其長度增加。因?yàn)閺椥詶U是由磁致伸縮材料制成的,所以它們的長度變化會導致電阻發生變化。

  電子控制器會讀取傳感器中的電阻變化,并將其轉換為液位高度。這個過程是通過將電流傳輸?shù)絺鞲衅鱽韺?shí)現的。傳感器中的電阻變化取決于磁致伸縮材料的長度變化,而這個長度變化與液位的高度成正比。因此,電子控制器可以計算出液位的高度,并通過顯示器顯示出來。





  確定好安裝點位,確保測量管內沒有雜物,如有需要清除干凈。

  將纜式磁致伸縮液位計的探頭裝在測桿上,并將探頭對準容器底部或浮子。

  將固定板條緊繞在測桿的最末端,并使用兩個M3*8螺釘和兩個M3螺母固定好。注意:安裝附件只提供一根固定板條,將其固定在測桿末端50mm以內;測桿支架安裝方式附件有3根固定板條,安裝方法為;一根固定在距末端25mm以內,另外兩根均布在測桿上。

  最后將整個初裝好的傳感器根據安裝要求用自制螺釘固定好即可。


  測量準確

  纜式磁致伸縮液位計通過測量磁場變化來計算液位高度,具有非常高的準度。通常情況下,其精度可以達到±1%。

  穩定性強

  纜式磁致伸縮液位計具有抗干擾能力強、穩定性強的特點。因?yàn)樗墓ぷ鞑恍枰娏Γ膊粫?huì)受到電磁干擾的影響。

  多功能

  纜式磁致伸縮液位計可以實現多種功能,例如測量液位、測量溫度、測量壓力等。同時,它還可以應用于多種場合,例如水池、油井、化糞池等。

  使用周期長

  纜式磁致伸縮液位計具有使用周期長的特點,因?yàn)樗膫鞲衅魇怯商沾芍瞥傻模⑶也恍枰娏砭S持工作。

  無需維護

  纜式磁致伸縮液位計工作非常穩定,也不需要定期維護。這意味著它可以長時間工作,并且節省人力成本。


  使用場合

  纜式磁致伸縮液位計可以用于各種場合,例如高位水箱、低位油箱、容器等。在選擇液位計時,需要考慮液位計的使用場合,以確保其適用性。

  測量范圍

  纜式磁致伸縮液位計的測量范圍可以根據實際需求進行選擇。一般來說,測量范圍越大,價格越高。因此,在選擇液位計時,需要確定測量范圍,以便選擇最適合價格的產品。

  準度

  纜式磁致伸縮液位計的準度可以根據實際需求進行選擇。一般來說,準度越高,價格越高。因此,在選擇磁致伸縮液位計時,需要確定準度的要求。

  工作環境

  纜式磁致伸縮液位計可以適用于各種環境,例如高溫、高壓、腐蝕等。在選型時,需要考慮產品的工作環境,以確保其適用性。

  信號處理方式

  纜式磁致伸縮液位計有多種信號處理方式,例如普通信號、脈沖信號、數字信號等。要確定好信號的處理方式。

  維護成本

  一般來說,維護成本越低,價格越高。因此,維護成本也是一個必須要考慮的重要選型因素。


  安裝前

  調試儀表,檢查儀表是否能正常通電并顯示。觀察接電后相應顯示器或指示器是否有信號。

  校驗

  校驗輸出信號是否正確。根據規定信號規格接入控制設備后,觀察控制設備是否有正確連接的示數。手動拖動纜式磁致伸縮液位計的浮子,觀察示數是否有相應變化,是否存在無示數測量段等情況。

  安裝后

  應先清空被測容器,對液位計空容量進行校準。同時觀察浮球能否順利接觸到容器底部,如果不能接觸底部則要確定浮球距底部距離是否在可容忍范圍內。
